CABO DE REDE CAT6 UTP AZUL CLARO 100% COBRE - COPPERLAN / NORPHEL
- Código: 775
- Código NCM: 85444900
- Código de Barras do Produto: 7908508505290
- Embalagem: UN305
Descrição
CABO DE PAR TRANÇADO PARA TRANSMISSÃO DE DADOS COPPERLAN CATEGORIA 6, CAPA SIMPLES BLINDADO PARA PROTEÇÃO CONTRA INTERFERÊNCIA ELETROMAGNÉTICA (EMI), CLASSE DE FLAMABILIDADE CMX, USO INTERNO/EXTERNO.
DADOS CONSTRUTIVOS:
CONDUTOR: FIO SÓLIDO DE COBRE ELETROLÍTICO NU, BITOLA 23 AWG.
ISOLAMENTO: POLIETILENO DE ALTA DENSIDADE, DIÂMETRO NOMINAL 1,00 MM
PAR: OS CONDUTORES ISOLADOS SÃO TORCIDOS DOIS A DOIS COM PASSOS ADEQUADOS FIRMEMENTE ADERIDOS PARA ATENDER OS NÍVEIS DE DIAFONIA.
NÚCLEO: OS QUATRO PARES SÃO REUNIDOS COM PASSO ADEQUADO, FORMANDO O NÚCLEO.
CRUZETA: ELEMENTO CENTRAL PARA SEPARAÇÃO DOS QUATRO PARES.
DRENO: FIO DE ATERRAMENTO 26AWG REVESTIDO EM CONTATO COM A BLINDAGEM.
BLINDAGEM: FITA DE POLIÉSTER ALUMINIZADA.
COBERTURA: COMPOSTO TERMOPLÁSTICO PVC RETARDANTE A CHAMA COM PROTEÇÃO A RAIOS UV, CLASSE DE FLAMABILIDADE CMX, DIÂMETRO 6,70 +/- 0,10 MM.
COR: PRETO, AZUL-CLARO, VERMELHO. OUTRAS CORES SOB CONSULTA.
CARACTERÍSTICAS ELÉTRICAS
TAXA DE TRANSMISSÃO: ATÉ 250 MHZ.
RESISTÊNCIA ELÉTRICA MÁXIMA CC DO CONDUTOR 20°C: 93,8 OHMS/KM.
RESISTÊNCIA DE ISOLAMENTO: 10000 M OHMS .KM.
CAPACITÂNCIA MÚTUA @ 1KHZ: 56PF/M.
IMPEDÂNCIA CARACTERÍSTICA: 100+- 15% OHMS.
VELOCIDADE DE PROPAGAÇÃO NOMINAL: 68%.
APLICAÇÃO: INSTALAÇÕES PARA REDES LOCAIS TIPO: ATM 155; GIGA BIT ETHERNET; 100 BASE TX;
100BASET4; TOKEN RING; GARANTE MARGENS DE PERFORMANCE SOBRE TODAS AS EXIGÊNCIAS A TRANSMISSÃO DE DADOS E VOZ SOBRE IP.
NORMAS APLICÁVEIS: ANSI/TIA 568-D; ISO/IEC 11801; NBR 14703; NBR 14705.
CERTIFICADO ANATEL, DIRETIVA ROHS (RESTRICTION OF HAZARDOUS SUBSTANCES).

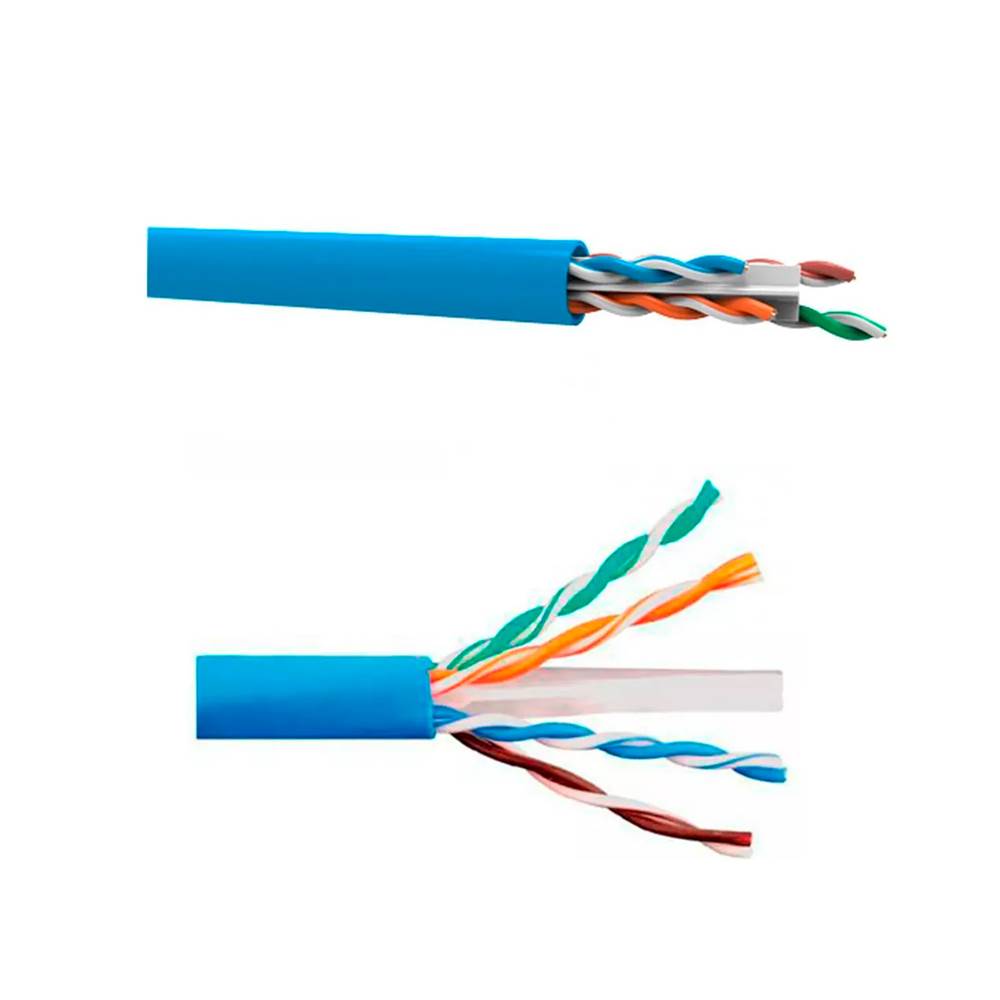

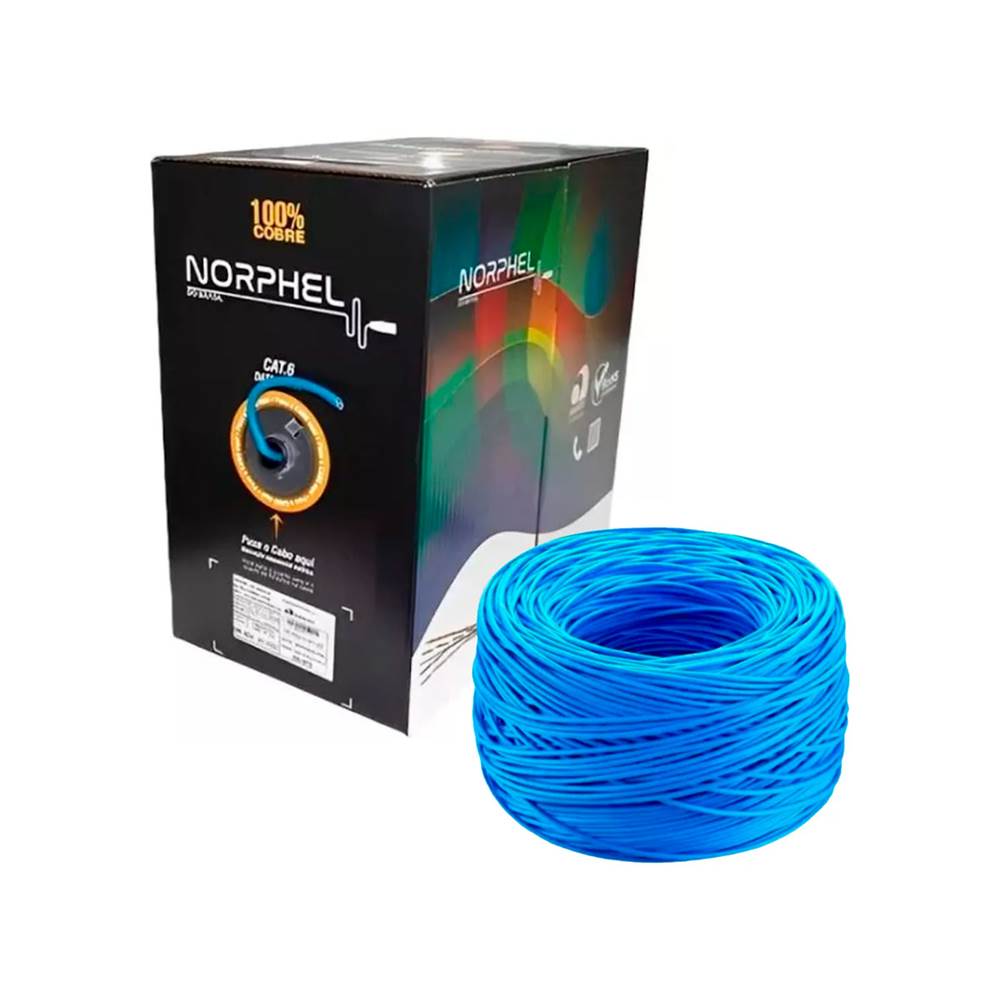

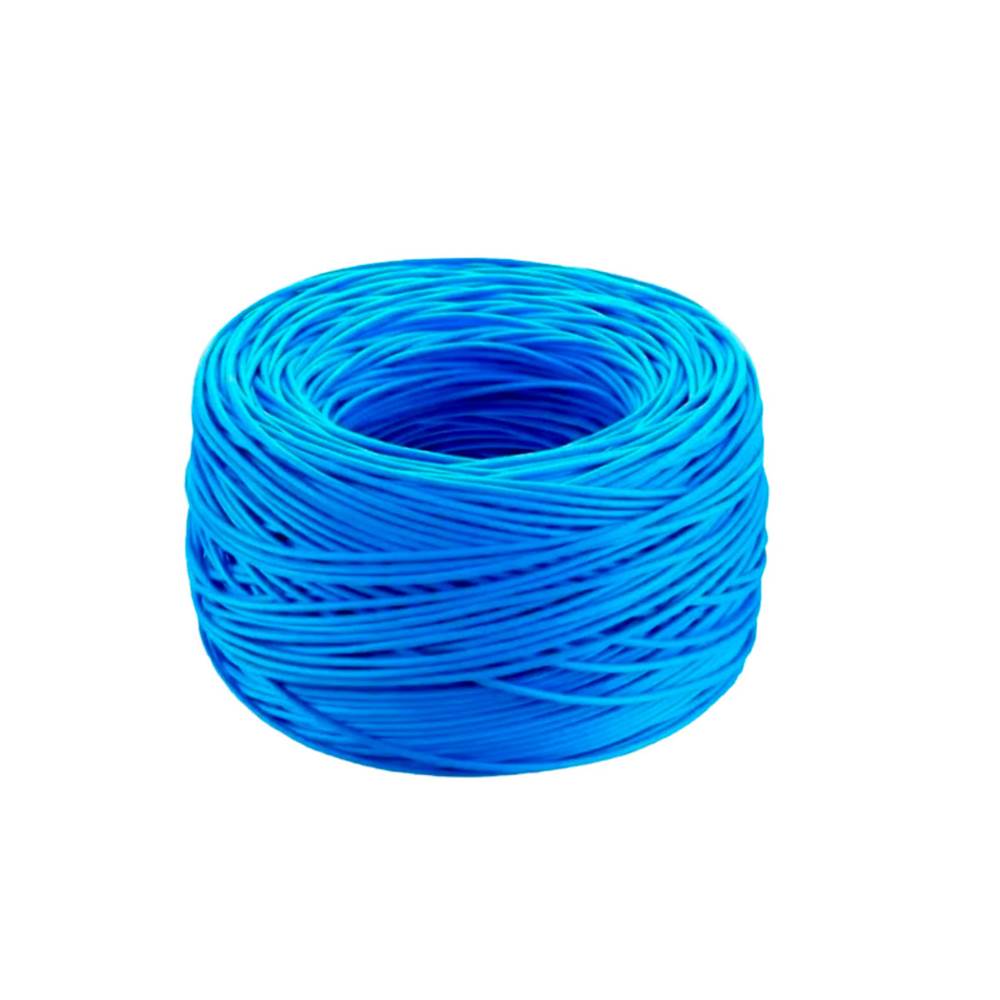

IMAGEM MERAMENTE ILUSTRATIVA.
